SW-21 DELTA – Ecógrafo ocular

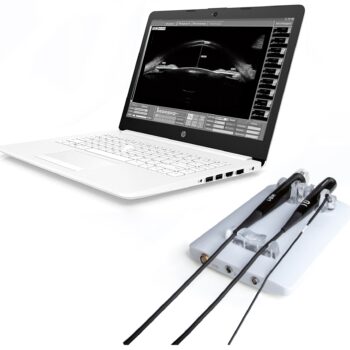

El escáner ultrasónico SUOER SW-21 DELTA está aquí para cambiar las reglas del juego en el mercado de la biometría ultrasónica. Este equipo modular, actualizable y portátil pone a tu disposición especificaciones de primera línea para que obtengas imágenes ultrasónicas nítidas y de alta calidad. Además, te permite capturar tanto imágenes como vídeos de las mediciones.

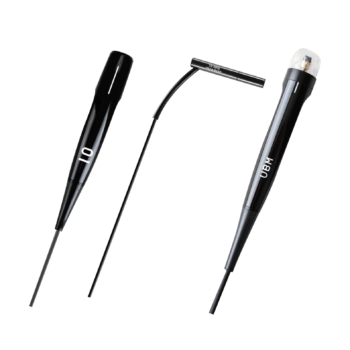

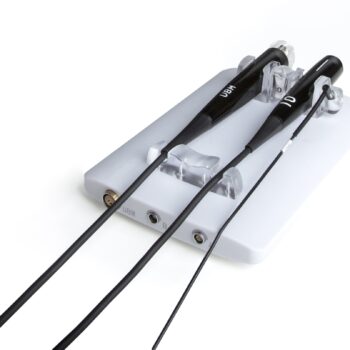

Lo que hace que el SW-21 DELTA sea realmente especial es su modularidad. Elige cualquier combinación de modos de escaneo A/B/P/UBM para adaptarlo a tus necesidades específicas. Y si en el futuro necesitas más funcionalidades, ¡no hay problema! Puedes agregar modos de escaneo adicionales cuando lo desees.

Características Técnicas:

B-Scan: Este modo captura imágenes transversales del ojo.

• Frecuencia: 10MHz (probablemente se refiere a la frecuencia de onda de sonido utilizada para la imagen)
• Modo de escaneo: Escaneo por sector (captura una imagen en forma de cuña)
• Aumento: Permite acercar y alejar la imagen en tiempo real
• Resolución: Mide el nivel de detalle capturado (lateral = horizontal, vertical = profundidad)
• Precisión de la posición de la geometría: Precisión del posicionamiento de la imagen
• Profundidad: Profundidad máxima que el escaneo puede alcanzar (60 mm en este caso)
• Mejorar la parte del cuerpo vítreo retiniano: Esta función podría mejorar la visibilidad del cuerpo vítreo y la retina en la imagen.
• Ganancia del transductor: Controla la intensidad de la señal (rango de 30dB a 105dB)
• Ángulo de escaneo: Campo de visión del escaneo (53 grados)
• Escala de grises: Número de tonos de gris utilizados para representar la intensidad de la imagen (256 niveles)
• Color falso: Capacidad para codificar por colores características específicas en la imagen
• Tipo de medición: Diferentes tipos de mediciones que se pueden realizar en la imagen (distancias, áreas, etc.)
• Postprocesamiento de imágenes: Técnicas para mejorar la imagen después de la captura (ajustar curvas, aplicar pseudocolor)
• Películas: Permite grabar videoclips cortos (100 fotogramas) y exportarlos en formato AVI o JPG

• A-Scan: Este modo captura una imagen de una sola línea a lo largo de una ruta específica.
  • Frecuencia: 10MHz (probablemente se refiere a la frecuencia de onda de sonido)
  • Profundidad: Profundidad máxima que el escaneo puede alcanzar (40 mm en este caso)
  • Precisión: Precisión de la medición (± 0.05 mm)
  • Medición: Mediciones específicas del ojo que se pueden obtener (profundidad de la cámara anterior, grosor del cristalino, etc.)
  • Modo de ojo: Diferentes condiciones oculares que el escaneo puede tener en cuenta (cataratas, lentes artificiales, etc.)
  • Fórmula de LIO: Cálculos preestablecidos para la potencia de la lente intraocular (LIO) basados ​​en diferentes fórmulas
  • Cálculo estadístico: Calcula el promedio y la desviación estándar de las mediciones
  • Almacenamiento: Guarda hasta 10 resultados de escaneo para cada ojo

UBM a escala completa: Este modo captura imágenes de alta resolución del segmento anterior del ojo.

• • Frecuencia: 50MHz (probablemente se refiere a la frecuencia de onda de sonido)
  • Modo de escaneo: Escaneo por sector de amplio rango con mínima distorsión
  • Rango de escaneo: Área cubierta por el escaneo (se proporcionan dos opciones)
  • Precisión vertical/lateral: Precisión del detalle de la imagen
  • Líneas de escaneo: Número de líneas utilizadas para crear la imagen (1024 líneas, espaciadas a 15 micrómetros entre sí)
  • Precisión de la ubicación de la geometría: Precisión del posicionamiento de la imagen
  • Modo de visualización: Opciones para mostrar la imagen UBM (sola o combinada con A-scan)
  • Rendimiento del sistema: Enfatiza la claridad de la imagen del segmento anterior

Plataforma Windows: El software funciona en sistemas operativos Windows.

Otros:

• Modo de visualización: Diferentes opciones de visualización de imágenes (solo B-scan, B-scans combinados, etc.)
• Búsqueda de casos: Permite buscar casos específicos utilizando varias palabras clave
• Plataforma de trabajo: Reitera la compatibilidad con sistemas Windows
• Plantilla de informe definida por el usuario: Los usuarios pueden crear plantillas de informe personalizadas
